本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音发电站冷库机组电气安装箱的能力： 1、适当合理的安排电量。 2、不便对电路原理的开闭方法。 3、有较高的应急耐火板档次，能正确性的表明电路系统的导通环境。

项目名称：656KW柴油发动机带发调速电机柜单机配电箱主要元件明细清单
变配配电盘其主要组件申报单
顺序号	公司名称	型号查询品种	企业单位	需求量	制造厂
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站发动机组控制开关	HGM6110	只	1	众智
3	发电站机电机转速掌握器	C2002	只	1	孚创
4	直流变压器电源电源模块电源模块	DC24V	只	1	众智
5	中大型间电磁阀广西顶博发电机组制造	HH54P    DC24V	只	2	正泰
6	中大型里头继物品	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

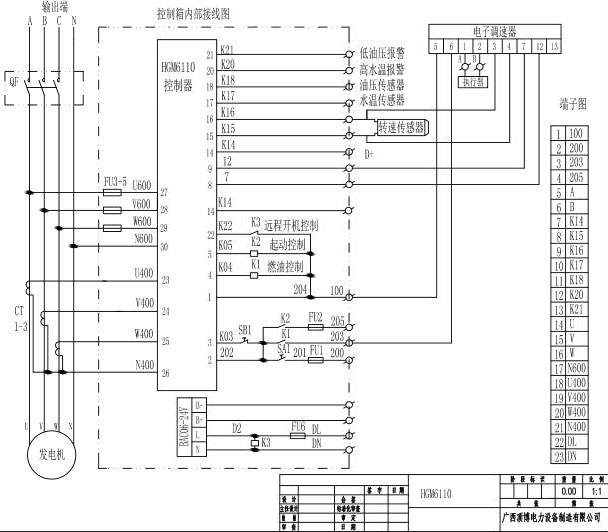

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ynrdgs.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
